3噸純氧燃氣回轉化鐵爐經濟技術指標
技術項目
單位
數值
備注
鐵液溫度
℃
1400～1500
爐體鐵液容量
t
3
熔化周期
min
約100
單位時間的熔化率約1800kg/h
燃氣消耗
天然氣
m3/t鐵
50～70
當前在2～5.1元/m3之間,氣態密度約0.71kg/m3
石油液化氣
m3/t鐵
15～20
當前約為8.5元/kg,氣態密度約2.31kg/m3
氧氣消耗量
m3/t鐵
120～150
約0.8元/m3，液氧設備可租賃
爐襯壽命
爐次
150～500
碳元素燒損率
%
20～25
硅元素燒損率
%
25～30
錳元素燒損率
%
30～35
尾氣生成量
Nm3/h
約450
含摻入爐氣中的一部分冷空氣量
回轉爐體
總重量
kg
16255
其中包含爐襯11515kg
輪廓尺寸
mm
φ2090×3475
爐體直徑×爐體長度
配套設施要求
設備占地面積
m
12×4
指爐體與加料設備，不含液氧站、液化氣站等占地
設備裝機電力容量
KW
30
含液壓站、驅動機構、冷卻泵，不含梁式吊車
天然氣輸送量
Nm3/h
≥160
指管道的輸送能力
氧氣輸送量
Nm3/h
≥350
指管道的輸送能力
冷卻水循環量
Nm3/h
5
純氧燒咀冷卻用

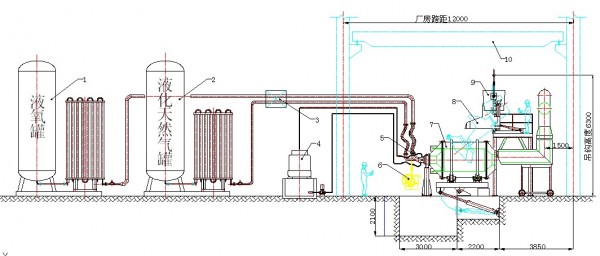

3噸純氧燃氣回轉化鐵爐熔化系統
1—液氧站 2—液化天然氣站 3—氧氣和天然氣計量系統 4—燒咀冷卻水系統 5—純氧燒咀 6—3噸澆包
7—3噸純氧燃氣化鐵爐 8—加料溜槽 9—加料桶 10—5噸梁式吊車
